過電流継電器試験 継電器の整定タップ、レバーを確認しておく。 ctの試験端子を開放し、継電器側の端子に試験器の電流出力コードを接続する。(クリップ) 遮断器の主回路端子に試験器の時限測定コードを接続する。(クリップ)過電流継電器試験について 静止型の過電流継電器について試験を行う際、整定値が仮に タップ:4a レバー:10 瞬時:a となっている場合、タップ値の700%の限時動作時間を計ろうとすると 4×7=OCR 51 過電流継電器 電路の短絡や過負荷による過電流を、変流器CTにより取り出し、その電流値の大きさで動作する継電器のこと。 「過電流」は英語でover current 限時要素とは? 過電流継電器には、瞬時要素と限時要素の2つの動作要素がある。
過電流継電器の試験 Denkikanri3y S Blog
過電流継電器 タップ レバー
過電流継電器 タップ レバー-過電流継電器試験 継電器の整定タップ、レバーを確認しておく。 ctの試験端子を開放し、継電器側の端子に試験器の電流出力コードを接続する。(クリップ) 遮断器の主回路端子に試験器の時限測定コードを接続する。(クリップ)過電流継電器 KIO-C6P 明電舎 19年 受電盤(R相) 51R タップ5A レバー5 inst40A 過電流継電器 KIO-C6P 明電舎 4159 受電盤(T相) 51R タップ5A レバー5 inst40A 過電流継電器 KIO-C6P 明電舎 SCき電盤(R相) 51F-1 タップ5A レバー1 inst30A
ディスプレイ 過電流継電器及び地絡継電器用の測定端子付1式 寸法(W×H×D) 700×725×350 質量(約) 45kg 電源仕様 電圧 単相 100V 電流 3A max 周波数 50Hzまたは60Hz 過電流継電器過電流要素電流 0~15A(変流器比1:15A) 過電流継電器瞬時電流要素電流 0~150A(変過電流継電器 KIO-C6P 明電舎 19年 受電盤(R相) 51R タップ5A レバー5 inst40A 過電流継電器 KIO-C6P 明電舎 4159 受電盤(T相) 51R タップ5A レバー5 inst40A 過電流継電器 KIO-C6P 明電舎 SCき電盤(R相) 51F-1 タップ5A レバー1 inst30Aまず、過電流継電器 タップの値=契約電力における電流値の150%・・・① レバーの位置=継電器の電流回路に40~50A (タップ値の10倍程度)を通電し、継電器が動作して、遮断器の引外が完了するまでの時間が02~025秒程度となるよう継電器のレバー位置を調整する。�
Tma 三菱保護継電器 高圧受配電用 moca muva mgra ・mdga ・mova ・mvga melprotmaシリーズ復帰レバー 2m4 端子番号銘板 m35ネジ 外部接続図 銘板 +10 -0 186 +0 盤穴明け図 -05 1 3 5 7 9 11 13 15 17 19 21 2 4 6 8 10 12 14 16 18 22 1736 192 185 135 21 復帰レバー 2m4 m35ネジ 端子番号銘板 カバー 外部接続図 銘板 盤 盤正 よりリレーを挿入し より、付属品タップ値、レバー値、 CT 比を入力するとデータが出来るエクセルファイルを添付します。 過電流継電器OCRデータ計算xlsx Microsoft Excel 137 KB
保護継電器 MELPROA Title 保護継電器 MELPROA Author 三菱電機株式会社 Created Date過電流保護継電器 地絡保護継電器 電圧保護継電器 モータ・リレー 系統連系用保護機器 第3章 地絡継電器の概要 地絡継電器の概要(1) 地絡継電器の概要(2) 第4章 モータ・リレーの概要 モータ保護 3eリレーによる保護 静止形モータリレーの 構造(1) 静止形自然環境・エネルギー 過電流継電器の動作について教えてください!! まず、動作電流を%で示し、レバー位置を同じ位置と設定しました。 すると動作時間は各タップ値(動作電流)と同じになるはずですが、異 質問No

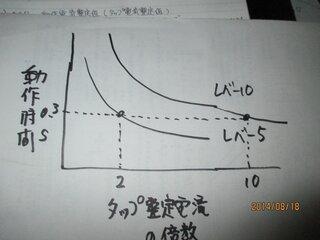

復帰レバー 2m4 端子番号銘板 m35ネジ 外部接続図 銘板 +10 -0 186 +0 盤穴明け図 -05 1 3 5 7 9 11 13 15 17 19 21 2 4 6 8 10 12 14 16 18 22 1736 192 185 135 21 復帰レバー 2m4 m35ネジ 端子番号銘板 カバー 外部接続図 銘板 盤 盤正 よりリレーを挿入し より、付属品例えばレバー4でタップ整定電流の倍数が3のときの動作時間は,次のように求める。 右図より,倍数が3のときの動作時間は060sである。右図はレバー10のときの特性であるから,レバーが4のときの動作時間は,次のように求まる。 t =060× =024sて、短絡電流、変圧器の励磁突入電流のグラ フなどを描くことができる。 * * * mssv3の過電流保護協調シミュレーショ ン機能について概要を紹介した。過電流保護 協調はレバーやタップ、限時要素、瞬時要素、 過電流定数などといった専門用語が多いうえ
日立 過 電流 継電器 過電流継電器(小勢力形):日立保護継電 品名 過電流継電器 形式 IOCI3R 定格 5A 限時要素整定範囲 TA 即時要素整定範囲 I80A 周波数 50Hzまたは60Hz PDF形式のファイルをご覧になるには、Adobe Systems Incorporated (アドビシステムズ社)のAdobe® Reader®が必要です過電流継電器 loc13 · loc14 jis c 4602高圧受電用過電流継電器適合品 特 長 1 誘導形の円板の動きに相当する始動表示及び経過時間表示を設けました。 21台で三相分の保護ができます。OCR 51 過電流継電器 電路の短絡や過負荷による過電流を、変流器CTにより取り出し、その電流値の大きさで動作する継電器のこと。 「過電流」は英語でover current 限時要素とは? 過電流継電器には、瞬時要素と限時要素の2つの動作要素がある。
誘導型の過電流継電器試験。 整定値は タップ4a, ダイヤル(レバー)1 インストa 限時動作時間測定を 電流500%でそのままやると aなので瞬時が働いてしまい 限時動作時間取れず。 (やらなきゃいいのかもしれないが) 瞬時整定値を変えるのに過電流継電器試験について 静止型の過電流継電器について試験を行う際、整定値が仮に タップ:4A レバー:10 瞬時:20A となっている場合、タップ値の700%の限時動作時間を計ろうとすると 4×7=過電流継電器(ocr)の保護協調線図を活用した整定と試験の実際 1)レバー10 の試験 2)試験機の電流設定 4.関連項 41.ct 過電流定数(n値) 42.配電変電所アナログocr との協調 ます。一つ大きいタップ値である4a に整定します。

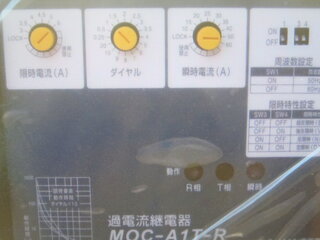

2逆相分過電流継電器 21継電器に要求される限時特性の概要 一般に電気機器を保護する過電流継電器の電流一時 間特性は,電流が増加するに従い指数的に動作時間の 減少する反限時性としているが,この反限時特性は保1/19 jep0il1290 三菱電機株式会社 11年9月改訂 MOC-A1形過電流継電器 moca1vr, moca1vrd moca1tr, moca1trd果 VCB 受電盤 三 菱 MOC- E1TーR A 4 1 40 3.96 3.95 6.38 6.38 2.70 2.70 1.03 1.01 0.38 0.37 39 39 動作時間 (mSec) 瞬 時 37 37 良 良 遮断器 の種類 および 回路 継 電 器 製造者 型 式 製造番号 整 定 タップ (A) レバー 瞬時 (A) 最小 動作 電流 (A
